ALCANCE DE MANTENIMIENTO PREVENTIVO ANUAL PROGRAMADO A SUBESTACIONES ELÉCTRICAS HASTA 34.5 KV.


Hoy en día, la industria privada ha podido comprobar los beneficios de realizar anualmente el servicio de mantenimiento preventivo a sus subestaciones eléctricas.

El equipo primario de las subestaciones debe de mantenerse en condiciones óptimas operativas, para reducir las probabilidades de falla y así garantizar la continuidad del servicio eléctrico.



El reporte entregable será de gran utilidad para el Ingeniero encargado de las subestaciones eléctricas y su personal técnico, y por tanto tiene le finalidad de proporcionar información confiable en caso de tomar alguna decisión respecto al equipo instalado.

Será de gran utilidad a las empresas certificadas en ISO-9001-2008 ISO/TS-16949 e ISO 14000 y de igual manera para la aseguradora o disminución de prima de riesgo.



Los resultados obtenidos en las pruebas deberán cumplir con valores aceptables dentro de las normas NMX-J-169-ANCE, MANUAL DE C.F.E., IEEE std 902, Y NOM-029-STPS, NOM-022-STPS y NMX-J-123-ANCE (Aceites minerales aislantes para transformadores especificaciones, muestreo y métodos de prueba.) Siendo la base para evaluar la puesta en servicio de un equipo, si este se encuentra en operación o requiera alguna intervención próxima.


LIBRANZA ANTE C.F.E.



CONSIDERANDO EL ARTÍCULO 63 DEL REGLAMENTO DE LA LEY DEL SERVICIO PÚBLICO DE ENERGÍA ELÉCTRICA. El cual indica que “para servicios en media o alta tensión, cuando las necesidades del usuario lo ameriten, éste solicitará al suministrador, con la anticipación que requiera, una libranza para efectuar el mantenimiento de sus instalaciones, el cual hará el usuario sujetándose a las condiciones y plazos de libranza… Por lo anterior, y con el fin de auxiliar al personal de mantenimiento en el trámite de libranza, TECNOLOGÍA ELÉCTRICA MEXICANA realiza la gestoría correspondiente.



MANTENIMIENTO PREVENTIVO A ACOMETIDA – TRANSICIÓN.



  •      Verificación de las condiciones de operación y de conexión a tierra de las pantallas electrostáticas de las terminales en       los cables de energía.
  •      Verificación de las condiciones de operación de los cortacircuitos.
  •      Verificación de las condiciones de operación de los equipos de medición en alta tensión.
  •      Reapriete de conexiones con torquímetro.
  •      Limpieza con líquido desengrasante dieléctrico clase 35 KV.



PRUEBAS A CABLES DE ENERGÍA XLP DE MEDIA TENSIÓN



  •      Revisión y limpieza de terminales.
  •      Resistencia de aislamiento.
  •      Índice de polarización.



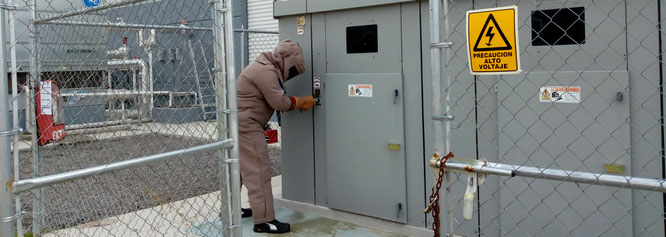

MANTENIMIENTO PREVENTIVO A TABLERO DE MEDIA TENSIÓN, LOCALIZADO EN EL ÁREA DE SUBESTACIÓN RECEPTORA.



  •      Limpieza con líquido desengrasante dieléctrico clase 35 kv.
  •      Reapriete de conexiones con torquímetro.
  •      Resistencia de aislamiento a bus colector en media tensión.
  •      Verificación del estado físico de los aisladores tipo soporte del bus.
  •      Verificación de conexión a tierra del tablero.
  •      Verificación de conexión a tierra de las pantallas electrostáticas de los cables de energía de alta tensión que           llegan en         la sección acometida del tablero.
  •      Verificación de apertura y cierre de interruptor operación con carga y cuchillas de servicio.
  •      Revisión de mecanismos de apertura y cierre de interruptor operación con carga y cuchillas de servicio.
  •      Pruebas mecánicas de disparo por fusible de seccionador operación con carga.
  •      Verificación de capacidad de los fusibles limitadores de potencia con respecto a la carga instalada.
  •      Limpieza de registros en media tensión.



PRUEBAS ELÉCTRICAS DE RUTINA A TRANSFORMADORES DE DISTRIBUCIÓN.



  •      Resistencia de aislamiento a devanados. (MEGGER)
  •      Índice de absorción y de polarización.
  •      Relación de transformación en TAP de operación. (TTR)
  •      Factor de potencia (TAN DELTA)
  •      Resistencia óhmica de devanados. (DUCTER)
  •      Limpieza con líquido desengrasante dieléctrico.
  •      Reapriete de conexiones externas con torquímetro.
  •      Verificación del estado físico de los aisladores de boquillas de alta y baja tensión.
  •      Verificación de conexión a tierra del tanque de transformador.
  •      Verificación del aterrizamiento del neutro de transformador.



ANÁLISIS FÍSICO–QUÍMICO-ELÉCTRICO AL ACEITE AISLANTE DEL TRANSFORMADORES DE DISTRIBUCIÓN.



La continuidad del servicio de energía eléctrica requiere que los transformadores permanezcan en operación prácticamente todo el tiempo, un factor muy importante en la vida útil de un transformador es la calidad del aceite.

Usted puede determinar si el aceite se encuentra o no en condiciones confiables de seguir operando mediante un análisis Físico Químico Eléctrico, el cual comprende las siguientes determinaciones:



                       PRUEBA                                                                      MÉTODO     A S T M

  ● Factor de potencia 25º C y 100º C
  D-924
  ● Rigidez dieléctrica
D-877
  ● Tensión interfacial                                                                   D-971
  ● Numero de neutralización                                                       D-974
  ● Contenido de humedad                                                          D-1533
  ● Color ASTM                                                                            D-1500
  ● Densidad relativa 20/4º C.
D-287
  ● Viscosidad 40° C
D-445
  ● Aspecto visual
D-1524



 ANÁLISIS CROMATOGRÁFICO DE GASES DISUELTOS EN EL ACEITE AISLANTE DE TRANSFORMADOR



El análisis de gases producidos por un aislamiento orgánico sometido a esfuerzos eléctricos o térmicos, permite obtener datos sobre la naturaleza de esos esfuerzos su intensidad y el tipo de materiales afectados.

Una técnica altamente confiable para detectar fallas incipientes en equipo eléctrico es la cromatografía de gases, mediante esta técnica se puede determinar fallas como: Descargas parciales, Sobrecalentamientos, arqueos, etc.



Detección y cuantificación de los siguientes gases:

a) Hidrógeno*

b) Oxígeno

c) Nitrógeno

d) Metano

e) Monóxido de carbono*

f) Bióxido de carbono

g) Etileno

h) Etano*

i) Propano/Propileno

j) Acetileno*

                                                                     * Gases clave para detectar fallas incipientes.

ANÁLISIS CROMATOGRÁFICO DE BIFENILOS POLICLORADOS BPC´s (ASKAREL)



Esta prueba tiene la finalidad de detectar los BIFENILOS POLICLORADOS (ASKAREL), debido a que estos compuestos, han sido de los artículos más publicados en los reglamentos ambientales a nivel mundial, como uno de los contaminantes más abundantes, se creó una técnica de analítica para su identificación, la cual consiste en determinar cualitativamente y cuantitativamente los tres principales tipo de Aroclor, que se utilizaron en la formulación de estos compuestos, para el llenado de transformadores. Los Aroclors que detectamos por medio de esta técnica cromatografía son:   1242, 1254 y 1260.



MANTENIMIENTO PREVENTIVO DE TABLERO DE DISTRIBUCIÓN TIPO AUTOSOPORTADO DE BAJA TENSIÓN



  •      Limpieza con líquido desengrasante dieléctrico clase 35 kv.
  •      Reapriete de conexiones al bus colector con torquímetro.
  •      Resistencia de aislamiento a barras colectoras.
  •      Prueba de apertura y cierre de interruptores termo magnéticos.
  •      Verificación de conexiones a tierra.
  •      Amarre de cables sueltos con cinturones plásticos.
  •      Limpieza de polvos en general.



MANTENIMIENTO PREVENTIVO DE INTERRUPTORES ELECTROMAGNÉTICOS Y PRUEBAS A SUS UNIDADES DE DISPARO.

  •      Revisión, limpieza y ajuste del mecanismo de cierre.
  •      Revisión, limpieza y ajuste del mecanismo de apertura.
  •      Revisión de ajuste y limpieza de contactos principales móviles y fijos.
  •      Limpieza general y lubricación de cuna de interruptor.
  •      Limpieza general y lubricación de componentes mecánicos.
  •      Pruebas de funcionamiento Eléctrico.
  •      Pruebas de funcionamiento y disparo de sus unidades de protección.



MANTENIMIENTO PREVENTIVO A BANCO DE CAPACITORES FIJOS O AUTOMÁTICOS



  •      Limpieza de polvos en general con líquido desengrasante dieléctrico clase 35 kv.
  •      Reapriete de conexiones con torquímetro.
  •      Verificación del correcto aterrizamiento a tierra.
  •      Medición de capacitancia del banco en general.
  •      Medición de capacitancia de celdas individuales.



MEDICIÓN DEL SISTEMAS DE TIERRA FÍSICA DE PROTECCIÓN ELÉCTRICA DE TRANSFORMADOR Y/O PARARRAYOS.



  •      Limpieza de registros.
  •      Verificación del estado físico de cable desnudo, conectores y/o soldadura.
  •      Resistencia óhmica al sistema.
  •      Medición de continuidad.
  •      Medición de temperatura y humedad relativa.
  •      Reemplazo de tornillería de ser necesario.
  •      Entrega de reporte gráfico y escrito a cumplir con la NOM-022-STPS-2015, y el Art. 250 de la NOM-001-SEDE-2012 de          instalaciones eléctricas.



TERMOGRAFIA INFRARROJA A LOS COMPONENTES ELÉCTRICOS DEL SISTEMA EN MEDIA Y BAJA TENSIÓN, ANTES Y DESPUÉS DEL SERVICIO.



     El servicio se realizara con cámara de la marca fluke, serie Ti, así mismo se entregara un reporte técnico con los             termogramas correspondientes



  •      Imagen del problema detectado en la instalación.
  •      Análisis del problema detectado.
  •      Indicar solución para dicho problema.



SERVICIOS ADICIONALES DESPUÉS DEL SERVICIO



  •      Filtrado y desgasificado al alto vacío de aceite dieléctrico del transformador.
  •      Cambio de aceite dieléctrico de transformador de distribución.
  •      Cambio de empaques en boquillas de alta y baja tensión además de tapa superior o entrada hombre.
  •      Cambio de boquillas en alta y baja tensión.
  •      Reparación mayor de transformador en nuestro taller.
  •      Monitoreo de parámetros eléctricos con analizador de redes.
